一文说清楚氟塑料PTFE、FEP、PFA、ETFE的区别！

一文说清楚氟塑料PTFE、FEP、PFA、ETFE的区别！

——该文转自原创 Polymer 侦探社

今天来聊一个大家很容易分不清的话题：PTFE、FEP、PFA、ETFE到底是什么关系？都是氟塑料吗？它们的性能和用途有什么区别？价格差别大吗？加工难不难？”

很多人把这些材料混着叫，甚至直接说“反正都是特氟龙（Teflon）。结果一用就碰壁，不是性能过剩，就是达不到要求。

今天我们就来一次性把它们说清楚：

1.  为什么有这么多种“PTFE家族”材料？

2.  分子结构到底差在哪？

3.  性能有什么差异？

4.  应用场景怎么选？

5.  价格和加工难度又如何？

01 先从为什么有改性说起

要说氟塑料的老大哥，那必须是PTFE（聚四氟乙烯）。它诞生于1938年，凭着耐高温、耐腐蚀、低摩擦系数这三板斧，在化工、机械、电子等行业封神。

但是——它也有“致命短板”：

·         加工性极差：熔点高，熔体粘度高到根本不能用普通热塑成型，只能像金属粉末一样压制+烧结；

·         力学性能偏弱：尤其是抗蠕变和抗磨性（注意：摩擦系数低不代表这材料耐磨），纯PTFE在载荷下容易“爬行”；

·         透明度几乎为零：只能做白色或乳白色制品。

所以，化工厂、线缆厂、医疗器械厂的人就开始琢磨——能不能在保留它耐温耐腐的基础上，让它好加工一点、性能更平衡一点？于是就有了FEP、PFA、ETFE这些“PTFE的改性/同系”材料。

02 分子结构差别

氟塑料的性能，归根到底来自分子结构——尤其是氟原子的存在。氟原子半径小、极性强，和碳形成的C–F键是已知有机键里牢固的（键能高达485 kJ/mol），这让氟塑料几乎不怕化学攻击。

用大白话带你看看它们的结构差异：

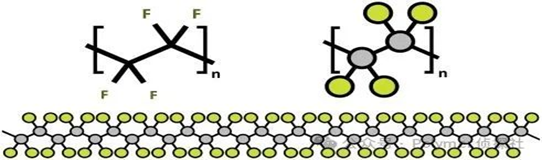

·         PTFE（聚四氟乙烯）

·         基本结构–[CF₂–CF₂]–

·         结构特点：完全由氟包裹的碳链，直链结构，结晶度高，全氟“铠甲”，密不透风，坚不可摧，但太硬太滑，难加工；

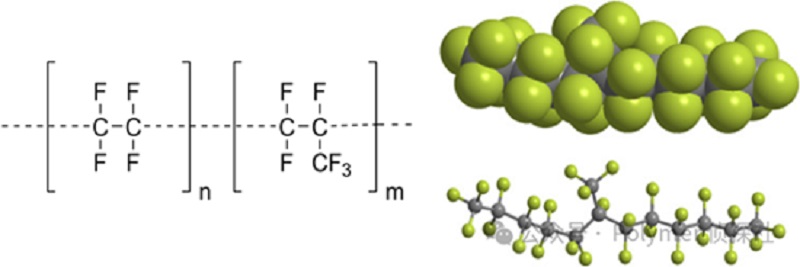

·         FEP（氟化乙烯丙烯共聚物）

·         基本结构：–[CF₂–CF₂]– 与少量 –[CF₂–CF(–CF₃)]

·         结构特点：在PTFE主链上引入少量六氟丙烯单元，破坏规整性–在铠甲上打几个小孔（引入HFP），让分子链不那么规整，于是熔融加工变得可能；

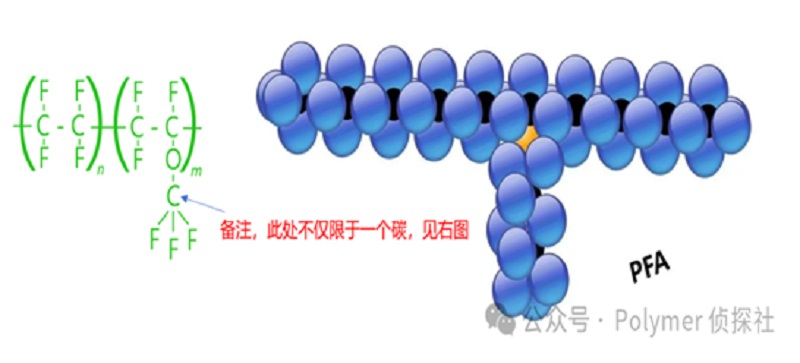

·         PFA（全氟烷氧基乙烯共聚物）

·

·         基本结构：–[CF₂–CF₂]– 与少量 –[CF₂–CF(–OR_F)]

·         结构特点：在PTFE主链上引入含全氟烷氧基侧链，改善熔融流动性，不仅打孔，还挂了点流动性挂件（全氟烷氧基），加工性能更好，耐温比FEP高；

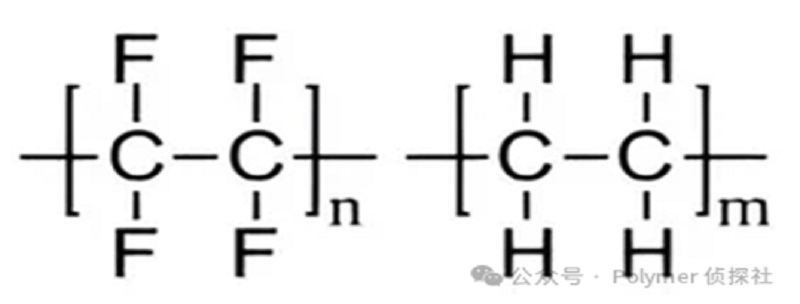

·         ETFE（乙烯-四氟乙烯共聚物）

·         基本结构：–[CH₂–CH₂]– 与 –[CF₂–CF₂]–

·         氟含量比PTFE低，韧性更好，易加工,交替把一半的“氟铠甲”换成轻装（乙烯），牺牲部分耐化学性换来更高强度和韧性。

03 性能对比

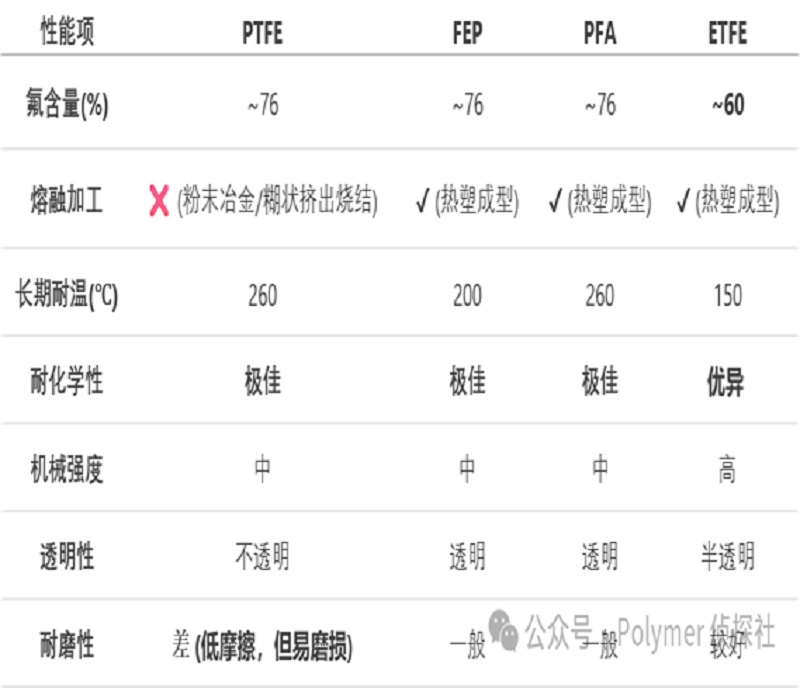

这里我给你一个直观对比表（数值范围是典型值，不同厂家略有差异）：

几点要特别说：

·         耐温性：PFA和PTFE一样，FEP稍低（FEP分子链中的六氟丙烯单元含 -CF(CF₃)-CF₂-结构，侧基 -CF₃直接连接主链碳。-C-CF₃ 键的键能较低（约305 kJ/mol），在260°C以上易断裂），ETFE低但150℃长期没问题；

·         耐化学性：氟含量越高越稳，ETFE略差但仍远超大多数塑料；

·         机械性能：ETFE强度、韧性好，能做薄膜、结构件，还能加纤维改性；PTFE偏软；

·         透明度：FEP、PFA可做透明薄膜，PTFE不行。

04 应用差异

不同结构带来的性能差异，直接决定了它们在工程里的分工：

  PTFE

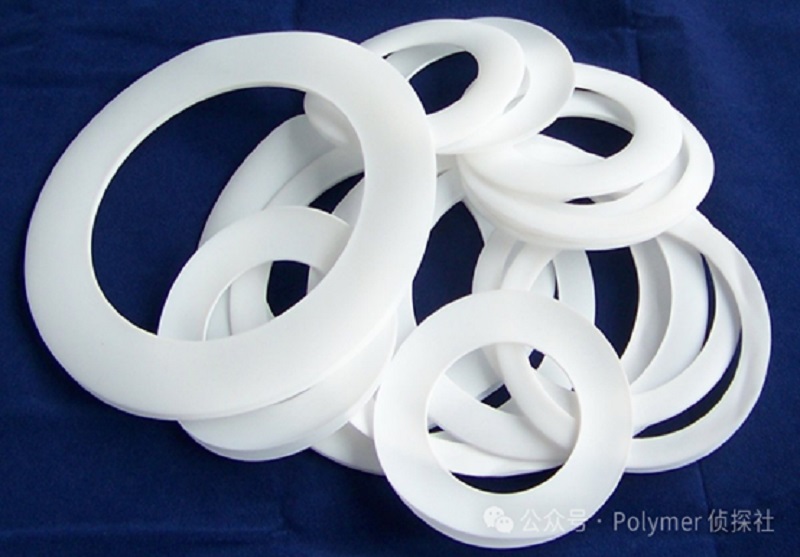

适合做极端耐腐、耐温的密封圈、垫片、轴承衬、化工管道内衬、膨体PTFE（ePTFE） 过滤膜、医用防水透气膜

FEP

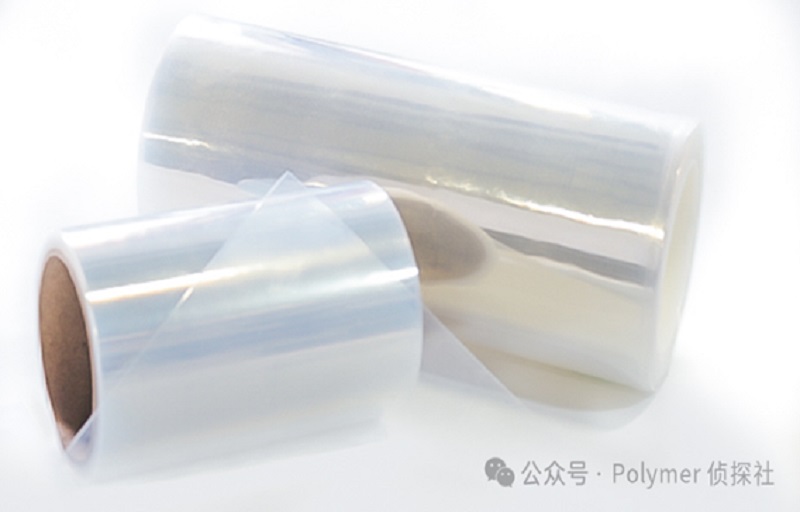

透明、耐腐、耐温可到200℃，可挤出成薄膜、线缆护套、透明化工管；焊封性好，用于太阳能光伏背板膜。

PFA

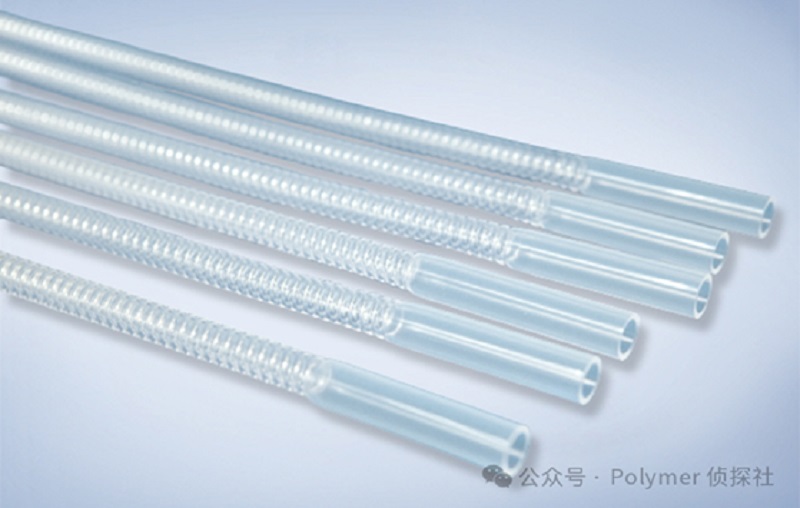

综合了PTFE的耐温耐腐+FEP的可加工性，用在半导体湿法设备管路、化工储槽衬里、精密医疗管材。

 ETFE
机械性能强，可做大型膜结构（鸟巢体育馆外膜、温室薄膜）、电线电缆护套、防腐管道；耐候性。

05 价格差异

市场均价（仅供参考，2024年氟塑料市场均价元/kg）：

·         PTFE：60~80

·         FEP：120~160

·         PFA：200~300（半导体级更贵）

·         ETFE：90~120

注：以上为华东地区大宗采购价（≥1吨），受原油/萤石价格波动影响±15%。

PFA贵是因为合成工艺复杂、应用门槛高；FEP比ETFE贵是因为氟单体成本高、产量小。

06 加工难度差异

PTFE

加工方式：模压烧结 / 糊状挤出膨化
核心挑战：

·          超高熔体粘度（10¹¹~10¹² Pa·s）→ 无法熔融流动

·          烧结收缩率大（3%~5%）→ 尺寸精度难控（需补偿设计）

·          热裂解风险：＞400℃释放剧毒全氟异丁烯(PFIB)

FEP

加工方式：挤出/注塑/吹塑（加工温度 300~330℃）
核心挑战：

·          温度窗口窄（±10℃）→ 低温流动性差，高温分解

·          HF腐蚀：＞350℃分解产生氟化氢→ 腐蚀设备（需哈氏合金螺杆）

·          熔体强度低 → 挤出垂伸，薄膜厚度不均

PFA

加工方式：挤出/注塑/吹塑（加工温度 340~380℃）
核心挑战：

·         熔体强度低 → 吹塑时型坯下垂（需模头径向加热补偿）

·          超纯要求：半导体级需铂金流道（防金属离子污染）

·         表面缺陷敏感：杂质＞0.1μm → 薄膜针孔（需熔体过滤器）

ETFE

加工方式：挤出/注塑/热成型（加工温度 240~270℃）
核心挑战：

·         结晶速度快 → 冷却不均易翘曲（模温需控±2℃）

·          吸水率0.1% → 预干燥必需（80℃/4h，含水率≤0.02%）

·          静电积聚：表面电阻＞10¹⁶Ω → 分切时需离子风除静电

07 选材心法

一个简单思路：

·         极限耐腐+高温：选PTFE或PFA；

·         透明+耐腐+中高温：选FEP或PFA；

·         强度+耐候+中温：选ETFE；

·         预算有限 → 先考虑 ETFE，其次 FEP，后再上 PFA
